Te-ai întrebat vreodată ce semnifică toate culorile de pe cablurile electrice? În realitate, acestea nu sunt simple detalii vizuale, ci elemente esențiale pentru funcționarea și siguranța oricărei instalații electrice. Codul culorilor a fost creat tocmai pentru a oferi claritate și pentru a reduce riscurile în timpul montajului sau al intervențiilor.

Dacă obișnuiești să lucrezi la proiecte din casă sau pur și simplu vrei să înțelegi mai bine cum funcționează instalația ta electrică, este important să cunoști modul corect de identificare a cablurilor și conductorilor. Înțelegerea standardelor te ajută să recunoști rapid rolul fiecărui fir și să eviți situațiile periculoase.

În România, respectarea codului culorilor este obligatorie, deoarece fiecare conductor are un rol bine definit în circuit: unele fire transportă curentul, altele stabilizează funcționarea sistemului, iar altele oferă protecție în caz de defecțiune. Ignorarea acestor reguli poate transforma o intervenție aparent simplă într-un pericol real.

În continuare, vei descoperi cum să identifici corect fiecare fir și ce măsuri de siguranță trebuie să iei pentru a lucra în deplină siguranță.

Rezumat:

• Standardele de culori sunt obligatorii și asigură identificarea corectă a fiecărui conductor în instalațiile electrice moderne.

• Faza, nulul și împământarea au culori precise, iar respectarea lor previne erori, accidente și defecte ale echipamentelor.

• Verificarea conductorilor cu instrumente de măsură este esențială în orice intervenție, mai ales în instalații vechi sau neclare.

Cuprins:

• Culori fire electrice - standardele și semnificațiile fiecărui conductor

• Culoare fază și nul - explicații esențiale pentru instalațiile monofazate

• Fază și nul - culori și identificare corectă în sistemele electrice trifazate

• Care e plus și minus la cabluri - detalii pentru identificarea corectă a polarității

• Culoarea firului de împământare - cum recunoști conductorul destinat protecției

• Fază și nul la bec - orientare practică pentru identificarea conductorilor

• Erori comune - măsuri de siguranță pentru culorile cablurilor electrice

Culori fire electrice - standardele și semnificațiile fiecărui conductor

Standardul european EN 60446, aplicat în România prin SR HD 308 S2, stabilește clar culorile firelor electrice și semnificația fiecărui conductor. Acest sistem unitar de codificare asigură compatibilitatea instalațiilor și reduce riscul de erori în lucrările electrice. Înțelegerea acestor norme te ajută să lucrezi în siguranță și să identifici rapid rolul fiecărui fir.

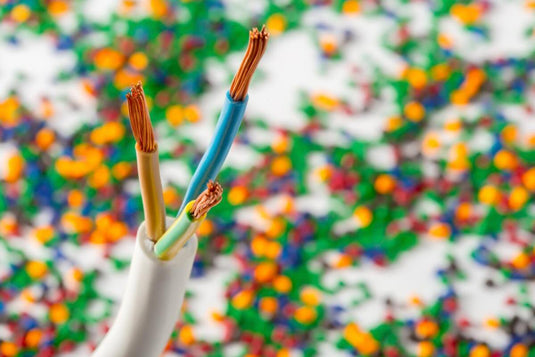

Sursă foto: Freepik.com

Culorile conductorilor și rolul lor

Codul este simplu și ușor de reținut:

• Verde-galben - conductor de protecție (împământare)

• Albastru - conductor neutru (nul)

• Maro/negru/gri - conductori de fază

Aceste culori sunt folosite în majoritatea instalațiilor moderne și reprezintă baza pentru identificarea ulterioară în sistemele mono și trifazate.

Culorile fazelor în mono și trifazat

În instalațiile monofazate, faza este de regulă maro.

În instalațiile trifazate, standardul stabilește:

• L1 - maro

• L2 - negru

• L3 - gri

Aceste asocieri te ajută să menții ordinea corectă a fazelor și să eviți inversările.

Cum citești tabelele de specificații

Ordinea standard - împământare, neutru, faze - reflectă importanța fiecărui conductor. Odată înțeles acest sistem, devine mult mai ușor să interpretezi tabelele de specificații și să identifici conductorii într-un cablu multicore.

Culoare fază și nul - explicații esențiale pentru instalațiile monofazate

În instalațiile monofazate, uzuale în locuințe, identificarea corectă a fazei și nulului este vitală. Acești conductori formează circuitul principal, fiecare având un rol și o culoare specifică. Dacă lucrezi cu instalații electrice acasă, aceste informații sunt cruciale pentru siguranța ta.

Faza (L)

Reprezintă conductorul activ și este asociată culorii maro. Ea aduce tensiunea în circuit, motiv pentru care trebuie verificată cu atenție înainte de orice intervenție.

Nulul (N)

Conductorul albastru închide circuitul, asigurând traseul de întoarcere a curentului. Chiar dacă nu ar trebui să fie sub tensiune, este important să fie tratat cu precauție.

Cum verifici corect faza și nulul

Pentru identificare, folosește un detector de tensiune sau un multimetru. Faza va indica tensiune (230V în România), iar nulul nu va prezenta tensiune față de pământ. Verificarea este obligatorie înainte de orice intervenție. Nu te baza doar pe culoare; verifică întotdeauna cu un instrument de măsură.

În instalațiile vechi, pot exista variații ale codului de culori. Faza putea fi roșie sau neagră, iar nulul alb sau gri. În astfel de cazuri, reidentificarea conductorilor este prioritară. Dacă te confrunți cu o astfel de situație, cel mai bine este să consulți un electrician autorizat.

Fază și nul - culori și identificare corectă în sistemele electrice trifazate

Sistemele electrice trifazate, folosite în industrie și clădiri comerciale, sunt mai complexe în ceea ce privește culorile fazelor și nulului. Aceste instalații au trei conductori de fază, fiecare cu o culoare distinctă, plus nulul și împământarea. Dacă lucrezi cu astfel de sisteme, este esențial să cunoști aceste detalii pentru a evita erorile.

Conform standardelor, fazele în sistemele trifazate sunt maro (L1), negru (L2) și gri (L3). Ordinea culorilor reflectă secvența fazelor și facilitează identificarea. Prima fază (L1) este maro, a doua (L2) neagră, iar a treia (L3) gri. Această codificare te ajută să menții ordinea și să eviți confuziile.

Conductorul neutru este albastru, iar împământarea verde-galben. Această consistență între sistemele mono și trifazate reduce riscul de erori. Indiferent de tipul instalației, nulul și împământarea au întotdeauna aceleași culori.

De ce este importantă verificarea secvenței fazelor?

Identificarea corectă a secvenței fazelor este crucială, deoarece inversarea ordinii poate afecta funcționarea echipamentelor trifazate. Respectarea culorilor și verificarea cu instrumente sunt obligatorii. Nu uita să verifici întotdeauna cu un multimetru pentru a te asigura că ai identificat corect fazele.

Care e plus și minus la cabluri - detalii pentru identificarea corectă a polarității

În sistemele de curent continuu, identificarea polarității este esențială. Spre deosebire de curentul alternativ, unde avem fază și nul, în curent continuu identificăm polul pozitiv și negativ prin culori specifice. Dacă lucrezi cu panouri solare sau alte sisteme de curent continuu, aceste informații sunt vitale.

Conform standardelor, polul pozitiv (plus) este roșu, iar polul negativ (minus) este negru. Această convenție este universală. Reține această regulă simplă pentru a evita erorile de conectare.

În sistemele fotovoltaice, respectarea acestei codificări este crucială. Cablurile roșii transportă curentul pozitiv, iar cele negre asigură întoarcerea curentului. O inversare a polarității poate deteriora echipamentele. Asigură-te că verifici polaritatea înainte de a conecta orice echipament la sistemul fotovoltaic.

Pentru sistemele de alimentare în curent continuu de joasă tensiune, aceeași regulă se aplică. Respectarea culorilor pentru plus și minus previne deteriorarea echipamentelor și asigură funcționarea corectă. Indiferent de aplicație, respectă întotdeauna codul culorilor pentru a evita problemele.

În cazul cablurilor pentru baterii auto, roșu indică terminalul pozitiv, iar negru pe cel negativ. Această identificare este vitală pentru conectarea corectă a bateriei și pentru evitarea scurtcircuitelor. O conexiune greșită poate duce la deteriorarea bateriei sau a sistemului electric al mașinii. Acum, să vedem cum identificăm corect firul de împământare.

Culoarea firului de împământare - cum recunoști conductorul destinat protecției

Firul de împământare este principala protecție împotriva electrocutărilor. Identificarea sa corectă poate salva vieți. Dacă vrei să te asiguri că instalația ta electrică este sigură, acordă o atenție deosebită acestui fir.

Conform standardului SR HD 308 S2, firul de împământare se identifică prin combinația verde și galben, în dungi longitudinale alternate. Această codificare este strictă. Nu există excepții de la această regulă, așa că este ușor de recunoscut.

Rolul firului de împământare este să ofere o cale de rezistență minimă pentru curenții de defect, dirijându-i către pământ și activând protecțiile instalației. Fără acest conductor, carcasele metalice ale aparatelor pot deveni periculoase. Gândește-te la firul de împământare ca la o plasă de siguranță care te protejează în caz de defecțiuni.

Împământarea în instalații moderne și vechi

În instalațiile moderne, firul de împământare trebuie să fie prezent la toate prizele și aparatele cu carcasă metalică. Absența sa compromite siguranța instalației. Verificarea prezenței și continuității acestui conductor este obligatorie. Asigură-te că toate prizele și aparatele tale au împământare pentru a evita riscurile.

În instalațiile vechi, firul de împământare putea lipsi sau putea fi doar verde. În astfel de cazuri, modernizarea instalației este o prioritate. Dacă ai o instalație veche, consultă un electrician pentru a o aduce la standardele actuale. În continuare, vom vedea cum conectăm corect faza și nulul la un bec.

Fază și nul la bec - orientare practică pentru identificarea conductorilor

Conectarea corectă a fazei și nulului la un bec sau lustră necesită respectarea regulilor de siguranță și a codului de culori. Dacă vrei să schimbi un bec sau să instalezi o lustră, urmează acești pași pentru a evita accidentele.

În instalațiile de iluminat moderne, culorile firelor pentru lustră respectă standardul: maro pentru fază, albastru pentru nul și verde-galben pentru împământare. Lustrele cu mai multe funcții pot avea conductori suplimentari. Verifică întotdeauna culorile înainte de a începe conectarea.

Pentru identificarea sigură a fazei și nulului la bec, întrerupe alimentarea de la tabloul electric și verifică absența tensiunii cu un detector. Nu te baza doar pe întrerupător; verifică întotdeauna cu un detector de tensiune.

La conectare, faza (maro) se conectează la borna "L" sau la firul de la întrerupător, iar nulul (albastru) la borna "N". Firul de împământare (verde-galben) se conectează la carcasa metalică sau la borna cu simbolul de împământare. Respectă aceste conexiuni pentru a asigura funcționarea corectă și sigură.

Inversarea fazei cu nulul poate face ca întrerupătorul să întrerupă nulul, lăsând becul sub tensiune chiar și oprit, creând un risc de electrocutare. Verifică întotdeauna conexiunile pentru a evita această eroare periculoasă. În continuare, vom discuta despre erorile comune și măsurile de siguranță.

Erori comune - măsuri de siguranță pentru culorile cablurilor electrice

Lucrul cu instalațiile electrice necesită atenție maximă, iar respectarea codului culorilor este una dintre cele mai importante măsuri de siguranță. Chiar și o eroare aparent minoră poate duce la consecințe grave, de aceea este esențial să cunoști capcanele cele mai frecvente și cum le poți evita.

Sursă foto: Freepik.com

Greșeli frecvente în identificarea culorilor

• Inversarea fazei cu nulul - o greșeală extrem de periculoasă, des întâlnită în instalațiile realizate în grabă. Dacă întrerupătorul ajunge să întrerupă nulul în locul fazei, circuitul rămâne sub tensiune chiar și atunci când consideri că este „oprit”, iar aparatele pot deveni o sursă reală de risc în timpul utilizării sau al intervențiilor.

• Utilizarea incorectă sau lipsa împământării - conectarea firului verde-galben la nul sau fază, din neatenție sau din lipsă de cunoștințe, poate produce situații critice. Împământarea are un rol de protecție care nu poate fi substituit, de aceea trebuie conectată exclusiv conform schemelor standard.

• Ignorarea codului culorilor în instalațiile vechi - în instalațiile construite înainte de standardizarea actuală, pot apărea culori diferite față de cele folosite astăzi. În aceste cazuri, identificarea conductorilor doar vizual nu este sigură, iar verificarea cu un instrument de măsură devine obligatorie pentru a evita confuziile și riscurile asociate.

Cum previi erorile și te protejezi

Verifică întotdeauna culorile înainte de a realiza o conexiune, folosește un detector de tensiune, iar atunci când întâlnești instalații improvizate sau neclare, apelează la un electrician autorizat. Nu presupune niciodată că un circuit este sigur doar pentru că funcționează.

Un detector de tensiune și un multimetru reprezintă investiții minime, dar pot preveni accidente grave și pot face diferența între o lucrare sigură și una riscantă.

La final, merită să reții un lucru simplu: siguranța unei instalații electrice începe întotdeauna cu alegerea cablurilor și conductorilor potriviți aplicației tale și conformi standardelor în vigoare - acesta este fundamentul oricărui sistem fiabil și durabil.

Înțelegerea și respectarea culorilor cablurilor electrice reprezintă baza oricărei instalații sigure. Fiecare conductor are un rol bine definit, iar cunoașterea acestor standarde îți permite să identifici rapid faza, nulul și împământarea, reducând astfel riscurile de eroare sau accident. Odată stăpânite aceste informații, interpretarea oricărui cablu devine mult mai simplă și intuitivă.

Aplicarea corectă a codului culorilor, împreună cu folosirea instrumentelor de verificare precum detectorul de tensiune sau multimetrul, este esențială mai ales în instalațiile vechi sau modificate. Verificarea conductorilor înainte de orice intervenție nu este doar o recomandare, ci o măsură de siguranță obligatorie. Chiar și o mică greșeală poate afecta funcționarea echipamentelor sau poate pune în pericol utilizatorul.

La final, reține că siguranța unei instalații electrice depinde de atenția la detalii, respectarea standardelor și alegerea unor cabluri și conductori de calitate. Dacă întâlnești o instalație neclară sau ai cea mai mică îndoială, cel mai înțelept este să apelezi la un electrician autorizat. Așa îți asiguri atât protecția personală, cât și funcționarea corectă și durabilă a sistemului electric.
