Conectarea cablurilor electrice: Tot ce trebuie să știi despre conectori electrici, culori fire electrice și cleme pentru instalații sigure - Alternativo.RO

Conectarea cablurilor electrice reprezintă fundamentul oricărei instalații electrice sigure și funcționale. Fie că te implici într-un proiect de renovare a locuinței sau într-o instalație electrică complet nouă, înțelegerea principiilor de bază ale conexiunilor electrice este vitală pentru siguranța ta și a celor din jur. O conexiune electrică realizată incorect nu doar că poate compromite funcționalitatea sistemului, dar poate genera și pericole serioase.

Acest ghid detaliat îți oferă toate informațiile necesare despre conectarea cablurilor electrice, de la selectarea conectorilor potriviți, până la respectarea standardelor de siguranță electrică și identificarea corectă a culorilor firelor. Vei descoperi cum să eviți erorile comune și să asiguri o funcționare optimă a instalației tale electrice, protejând astfel investiția și, cel mai important, siguranța familiei tale.

Rezumat

1. Alegerea corectă a conectorilor și clemelor electrice este esențială pentru siguranța și durabilitatea instalațiilor. Tipul de conector (cu șurub, cu arc, Wago etc.) trebuie ales în funcție de curent, tipul cablului și condițiile de mediu.

2. Respectarea codului de culori și a standardelor de siguranță previne erori grave precum scurtcircuite sau electrocutări. Faza, nulul și împământarea trebuie identificate corect și conectate conform normelor IEC.

3. Tehnica și întreținerea corectă a conexiunilor - de la deconectarea sursei de curent până la verificarea finală - asigură o funcționare sigură și eficientă. Inspectarea periodică și folosirea echipamentului de protecție reduc riscul de accidente și defecțiuni.

Cuprins

• Conectori electrici - tipuri și caracteristici principale

• Conectori Wago și conectori rapizi - soluții moderne pentru conexiuni

• Cleme electrice - utilizare și instalare corectă

• Culori fire electrice - identificarea și respectarea standardelor

• Tehnici de conectare cabluri electrice - pas cu pas

• Siguranța electrică în conectarea cablurilor electrice

• Erori comune în conectarea cablurilor și cum să le eviți

Conectori electrici - tipuri și caracteristici principale

Alegerea conectorului electric adecvat pentru proiectul tău depinde de o serie de factori importanți, printre care: tipul de cablu electric utilizat, intensitatea curentului electric care va trece prin conexiune, condițiile de mediu și durata de viață estimată a instalației. Pe piața din România, există o gamă variată de conectori electrici, fiecare având caracteristici specifice și fiind adecvat pentru anumite aplicații.

În contextul aplicațiilor industriale, unde controlul și comanda sunt esențiale, se utilizează adesea contactoare și relee de forță, inclusiv contactoare modulare, care necesită conexiuni electrice sigure și durabile.

Sursa foto: Freepik.com

Conectorii cu șurub

Conectorii cu șurub reprezintă varianta clasică de conectare a cablurilor. Ei oferă:

• Fixare fermă, prin strângerea mecanică a firelor;

• Durabilitate ridicată, fiind adecvați pentru curenți de intensitate mare;

• Fiabilitate pe termen lung.

Deși sunt rezistenți și siguri, instalarea lor poate necesita mai mult timp și atenție, deoarece strângerea incorectă a șuruburilor poate deteriora firele sau poate compromite contactul electric.

Mufe electrice cu arc (spring connectors)

Mufele electrice cu arc sunt o soluție modernă și rapidă pentru conectarea cablurilor. Acestea funcționează pe baza unui mecanism intern cu arc care fixează automat conductorul introdus, avantajele fiind:

• Montare rapidă, fără șuruburi;

• Fiabilitate în spații înguste, unde accesul cu șurubelnița este dificil;

• Conexiune sigură, cu risc redus de slăbire în timp.

Sunt foarte apreciate în proiectele unde viteza și accesibilitatea sunt prioritare.

Conectori specializați pentru aplicații specifice

Pentru proiecte ce necesită soluții dedicate, există conectori proiectați special pentru:

• Cabluri coaxiale;

• Fibră optică;

• Instalații exterioare, unde sunt necesari conectori rezistenți la umiditate sau intemperii.

Alegerea conectorului potrivit influențează direct siguranța, performanța și durabilitatea întregii instalații electrice.

Conectori Wago și conectori rapizi - soluții moderne pentru conexiuni

Conectorii Wago au transformat domeniul instalațiilor electrice prin introducerea unei tehnologii de conectare rapidă și sigură. Acești conectori folosesc un sistem de arc cu tensiune controlată, care garantează o conexiune stabilă și durabilă, fără a fi nevoie de șuruburi sau alte instrumente speciale.

Instalare simplă și rapidă

Cel mai mare avantaj al conectorilor Wago este ușurința instalării. Pentru a realiza o legătură între cablurile electrice, trebuie doar să introduci conductorul dezizolat în portul conectorului, iar sistemul cu arc îl va fixa automat.

Această tehnologie:

• reduce semnificativ timpul de montaj;

• elimină riscul strângerii incorecte a șuruburilor;

• oferă un contact electric constant și eficient.

Reutilizare și flexibilitate

Spre deosebire de conectorii cu șurub, care pot deteriora conductorul la demontare, conectorii rapizi Wago permit reconectări repetate. Poți desprinde și reconecta firele fără să afectezi calitatea sau siguranța legăturii.

Această caracteristică îi face ideali pentru:

• instalații temporare;

• lucrări în curs de modificare;

• proiecte unde sunt anticipate intervenții ulterioare.

Siguranță ridicată în utilizare

Conectorii Wago oferă un nivel superior de protecție datorită designului lor complet închis. Carcasa izolată:

• previne atingerea accidentală a conductorilor aflați sub tensiune;

• reduce riscul de scurtcircuit;

• împiedică pătrunderea obiectelor străine.

Cu aceste avantaje, conectorii Wago și conectorii rapizi reprezintă una dintre cele mai fiabile soluții moderne pentru realizarea conexiunilor electrice.

Cleme electrice - utilizare și instalare corectă

Clemele electrice sunt componente esențiale pentru realizarea unor conexiuni sigure în dozele de ramificație și în alte puncte de distribuție electrică. Gama de cleme și barete de conexiune oferă soluții variate pentru aceste necesități. Aceste dispozitive permit conectarea firelor electrice într-un singur punct, facilitând distribuția curentului electric către diverse circuite sau consumatori.

Pregătirea firelor înainte de conectare

Pentru o instalare corectă, firele trebuie pregătite prin dezizolarea capetelor pe o lungime de aproximativ 10–12 mm.
Este important să:

• nu îndepărtezi prea mult material izolator, pentru a evita expunerea conductorului;

• nu dezizolezi prea puțin, deoarece conexiunea ar putea fi instabilă;

• verifici dacă există fire rupte sau deteriorate, care pot afecta calitatea conexiunii.

Montarea clemelor în dozele de ramificație

Instalarea clemelor necesită atenție la organizarea spațiului din doză. Poziționarea corectă trebuie să:

• permită acces facil pentru verificări ulterioare;

• asigure închiderea corectă a capacului dozei;

• mențină o structură clară a conexiunilor.

O practică utilă este gruparea firelor după funcție:

• conductoarele de fază într-o zonă;

• cele de nul în alta;

• conductorul de protecție (PE) separat.

Această organizare crește siguranța și facilitează identificarea ulterioară a firelor.

Respectarea capacității de curent

Calitatea și siguranța conexiunii depind direct de respectarea capacității maxime de curent specificate de producător pentru fiecare tip de clemă.
Supraîncărcarea unei cleme poate duce la supraîncălzire, deteriorarea izolației și chiar la riscuri de incendiu.

De aceea, consultă întotdeauna specificațiile tehnice înainte de utilizare și alege clemele corespunzătoare aplicației.

Culori fire electrice - identificarea și respectarea standardelor

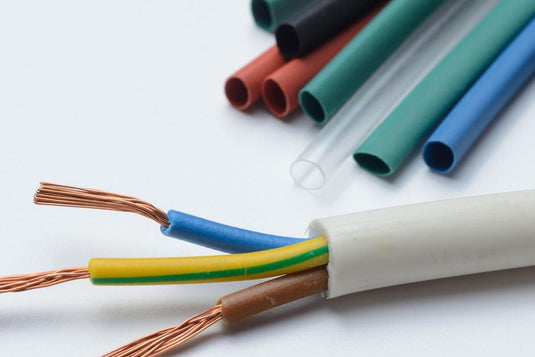

Sursa foto: Freepik.com

Sistemul de codificare prin culori fire electrice este un standard internațional esențial pentru siguranța și funcționalitatea instalațiilor electrice. În România, ca și în majoritatea țărilor europene, se aplică standardul IEC, care stabilește culori specifice pentru fiecare tip de conductor electric.

Conductorul de fază (L)

Conductorul de fază transportă curentul activ.

• În instalațiile monofazice, este marcat prin culoarea maro sau negru.

• În instalațiile trifazice, fazele sunt diferențiate astfel:

  • L1 – maro

  • L2 – negru

  • L3 – gri

Conductorul de nul (N)

Rolul conductorului de nul este să asigure întoarcerea curentului către sursă.

• Este întotdeauna albastru deschis, indiferent de tipul instalației.

Conductorul de protecție (PE)

Cunoscut și ca împământare, conductorul de protecție previne riscurile electrice și asigură funcționarea corectă a sistemelor de siguranță.

• Este marcat prin combinația galben–verde, standard valabil la nivel european.

Reguli pentru legarea prizelor

Schema corectă de conectare a unei prize trebuie să respecte următoarele repere:

• Faza – întotdeauna în dreapta;

• Nulul – întotdeauna în stânga;

• Împământarea – în partea superioară.

Tehnici de conectare cabluri electrice - pas cu pas

Sursa foto: Freepik.com

Procesul de conectare a cablurilor electrice începe întotdeauna prin deconectarea alimentării cu energie electrică a circuitului pe care urmează să intervii. Această măsură de siguranță de bază previne riscul de electrocutare și protejează echipamentele de eventualele scurtcircuite accidentale. Utilizează un detector de tensiune pentru a te asigura că nu există curent electric înainte de a începe lucrul.

Pregătirea cablurilor

După confirmarea întreruperii tensiunii, pregătește cablurile pentru conexiune:

• Utilizează un clește de dezizolat pentru a îndepărta izolația de pe capetele firelor, fără a afecta conductorul metalic.

• Lungimea ideală a porțiunii dezizolate este, în general, între 8 și 12 mm, în funcție de tipul de conector.

• Verifică atent dacă există fire rupte, tocite sau îndoite, care ar putea compromite calitatea legăturii.

Uneltele necesare

Pentru o conectare corectă și sigură, pregătește următoarele unelte:

• clește de dezizolat

• șurubelniță cu vârf izolat

• detector de tensiune

• clește de sertizat (pentru conectorii care necesită sertizare)

Folosirea uneltelor adecvate și de bună calitate contribuie direct la durabilitatea și siguranța conexiunilor. Evită improvizațiile, deoarece pot deteriora cablurile și pot genera contacte nesigure.

Sursa foto: Freepik.com

Realizarea conexiunii

Tehnica de conectare depinde de tipul de conector:

• Conectori cu șurub: introdu conductorul în spațiul dedicat și strânge șurubul până când firul este fixat ferm, fără a-l presa excesiv.

• Conectori rapizi: inserează firul dezizolat până la capăt în orificiul conectorului; verifică fixarea printr-o ușoară tragere.

Indiferent de tipul ales, asigură-te că toate firele sunt complet introduse și că nu există conductori expuși.

Verificarea finală

După realizarea conexiunii:

• efectuează o inspecție vizuală pentru a identifica eventuale neconformități;

• reconectează temporar alimentarea și testează instalația folosind un multimetru, verificând tensiunile și continuitatea circuitului.

Siguranța electrică în conectarea cablurilor electrice

Siguranța electrică reprezintă baza oricărei lucrări de montaj sau întreținere a instalațiilor electrice. Respectarea procedurilor corecte te protejează de accidente și asigură funcționarea sigură a circuitelor pe termen lung.

Oprirea completă a alimentării cu energie

Primul pas este întreruperea alimentării electrice.
Nu te baza pe un simplu întrerupător pentru a scoate un circuit de sub tensiune - oprește întotdeauna alimentarea direct din tabloul electric principal. După deconectare, verifică absența tensiunii cu un detector adecvat. Doar în acest mod poți lucra în siguranță.

Echipamentul individual de protecție (EIP)

Echipamentul de protecție este o parte esențială a oricărei intervenții electrice. Ar trebui să folosești:

• mănuși dielectrice certificate, pentru protecție împotriva șocurilor electrice;

• ochelari de protecție, pentru a preveni rănirea ochilor de scântei sau particule metalice;

• încălțăminte cu talpă izolantă, pentru reducerea riscului de electrocutare.

Aceste elemente simple pot preveni accidente grave și pot face diferența între un incident minor și unul cu urmări severe.

Organizarea și pregătirea mediului de lucru

Un spațiu de lucru adecvat este esențial pentru reducerea riscurilor. Înainte de a începe:

• asigură-te că zona este uscată și bine iluminată;

• elimină obiectele metalice care ar putea intra accidental în contact cu conductorii;

• menține ordinea - uneltele aranjate corect previn împiedicarea, căderile și manevrele greșite.

Un mediu organizat contribuie direct la prevenirea accidentelor.

Cunoașterea limitelor personale

Siguranța înseamnă și să știi când să te oprești. Dacă întâlnești o situație pe care nu o înțelegi pe deplin sau care depășește nivelul tău de experiență, este mai prudent să apelezi la un electrician autorizat.
O consultare profesională costă mult mai puțin decât consecințele unui accident electric.

Inspecții periodice și întreținere preventivă

O lucrare nu se termină odată cu montajul. Conexiunile electrice necesită verificări regulate. Fii atent la:

• semne de supraîncălzire;

• mirosuri neobișnuite;

• funcționarea defectuoasă a echipamentelor.

Identificarea timpurie a problemelor te poate scuti de defecțiuni costisitoare și poate preveni accidente serioase.

Erori comune în conectarea cablurilor și cum să le eviți

Conectarea corectă a cablurilor electrice este esențială pentru funcționarea sigură și durabilă a unei instalații. Există însă câteva greșeli frecvente care pot genera probleme serioase dacă nu sunt gestionate corespunzător.

Strângerea incorectă a conexiunilor

Una dintre cele mai des întâlnite erori este strângerea prea slabă sau prea puternică a conexiunilor.

• O conexiune prea slabă poate duce la supraîncălzire și formarea de arcuri electrice.

• O conexiune prea strânsă poate deteriora conductorul sau poate rupe firul.

Cum eviți problema: folosește un cuplu de strângere adecvat, conform recomandărilor producătorului, și verifică periodic conexiunile pentru a identifica eventualele slăbiri.

Ignorarea codului de culori al firelor electrice

Neatenția la culori sau conectarea greșită (fază, nul, conductor de protecție) poate conduce la:

• funcționarea defectuoasă a aparatelor,

• creșterea riscului de electrocutare.

Recomandare: verifică întotdeauna codul de culori înainte de orice intervenție și marchează firele atunci când izolația nu este clar vizibilă.

Alegerea incorectă a conectorilor

Un conector nepotrivit pentru tipul de cablu sau pentru intensitatea curentului reprezintă o greșeală frecvent întâlnită în instalațiile realizate de amatori. Fiecare conector are specificații clare legate de:

• curentul maxim admis,

• tipul de conductor compatibil.

Ce să faci: respectă limitele tehnice indicate și alege conectori certificați, compatibili cu instalația ta.

Conexiuni realizate în condiții de umiditate

Executarea conexiunilor în medii umede sau agresive fără protecție adecvată poate afecta întreaga instalație. Umiditatea contribuie la:

• coroziunea contactelor;

• reducerea rezistenței izolației;

• creșterea riscului de scurtcircuit.

Soluție: utilizează conectori special concepuți pentru astfel de condiții și aplică materiale izolante sau carcase de protecție, după caz.

Conectarea cablurilor electrice nu este doar o necesitate, ci o garanție a siguranței electrice și eficienței oricărei instalații electrice. Înțelegerea importanței fiecărui pas, de la alegerea conectorilor potriviți până la respectarea standardelor de siguranță electrică, contribuie la crearea unui mediu sigur și funcțional.

Pentru a asigura o funcționare optimă pe termen lung, verifică periodic conexiunile și efectuează întreținerea necesară. Dacă observi semne de uzură sau deteriorare, înlocuiește imediat componentele afectate. Astfel, vei preveni problemele majore și vei menține instalația electrică în condiții perfecte de funcționare.
