Cum se măsoară un condensator electric + tipuri de condensatoare pe care le poți întâlni - Alternativo.RO

Condensatoarele sunt componente esențiale în aproape orice circuit electronic, fiind utilizate pentru a stoca și gestiona energia electrică. Deși aparent simple, aceste dispozitive ascund o complexitate fascinantă care le face indispensabile în aplicații variind de la filtrarea semnalelor, până la pornirea motoarelor electrice.

Fie că ești un pasionat de electronică sau doar curios să afli mai multe despre aceste componente esențiale, acest ghid te va ajuta să înțelegi cum funcționează condensatoarele și, mai important, cum să le măsori corect. Vom explora împreună diferitele tipuri de condensatoare, metodele de măsurare și cum să interpretezi rezultatele pentru a te asigura că folosești componente de calitate în proiectele tale.

Ce este un condensator electric și cum funcționează

Un condensator electric este o componentă electronică fascinantă, capabilă să stocheze energie electrică într-un câmp electrostatic. Imaginează-ți două plăci metalice separate de un material izolator, numit dielectric. Când aplici o tensiune la bornele condensatorului, electronii se acumulează pe o placă, în timp ce cealaltă rămâne deficitară în electroni. Această separare a sarcinilor creează un câmp electric între plăci, stocând astfel energia.

Capacitatea electrică a unui condensator, măsurată în farazi (F), reprezintă abilitatea sa de a stoca sarcină electrică. Aceasta depinde de suprafața plăcilor, distanța dintre ele și proprietățile dielectricului. Cu cât capacitatea este mai mare, cu atât condensatorul poate stoca mai multă energie.

În circuitele electronice, condensatoarele joacă roluri diverse și importante. Le poți întâlni în filtre de semnal, în circuite de temporizare sau chiar în condensatoare pentru motoare, unde ajută la pornirea și funcționarea eficientă a motoarelor electrice. Aceste componente sunt esențiale pentru multe aplicații din viața de zi cu zi, de la aparatele electrocasnice până la dispozitivele electronice portabile.

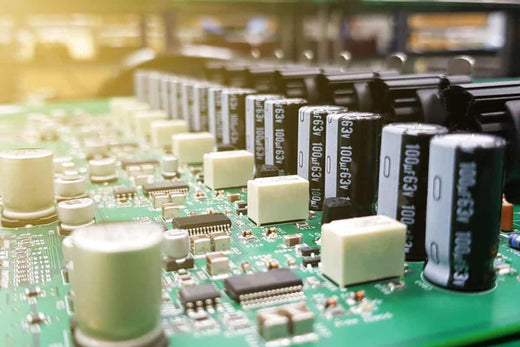

Sursa foto: Shutterstock.com

Tipuri de condensatoare și caracteristicile lor

Există o varietate impresionantă de condensatoare, fiecare tip având propriile sale caracteristici și aplicații specifice. Iată câteva dintre cele mai comune:

• Condensatoarele ceramice sunt mici, ieftine și potrivite pentru frecvențe înalte. Le vei găsi adesea în circuite de radiofrecvență sau ca decuploare în apropierea circuitelor integrate. Sunt ideale pentru aplicații unde spațiul este limitat, cum ar fi în telefoanele mobile sau tablete.

• Condensatoarele cu film plastic oferă stabilitate și precizie. Sunt excelente pentru aplicații audio de înaltă fidelitate sau în circuite de filtrare. Dacă ești pasionat de muzică și vrei să-ți construiești propriul amplificator, aceste condensatoare vor fi alegerea ta preferată.

• Condensatoarele electrolitice cu aluminiu pot stoca cantități mari de energie, făcându-le ideale pentru surse de alimentare. Trebuie să fii atent la polaritatea lor când le folosești. Acestea sunt des întâlnite în alimentatoarele pentru laptopuri sau în sistemele audio de putere.

• Condensatoarele cu tantal sunt compacte și au o capacitate mare raportat la dimensiunea lor. Sunt des întâlnite în dispozitive electronice portabile. Dacă ai deschis vreodată un smartphone, ai văzut probabil aceste mici componente pe placa de bază.

• Pentru aplicații speciale, cum ar fi motoarele electrice, există condensatoare dedicate. Acestea sunt proiectate să reziste la curenți mari și să ofere o capacitate stabilă în condiții de funcționare variabile.

Cum se măsoară capacitatea unui condensator

Măsurarea capacității unui condensator este o abilitate esențială pentru orice entuziast al electronicii. Iată câteva metode pe care le poți folosi:

Cea mai simplă metodă este utilizarea unui multimetru digital cu funcție de măsurare a capacității. Setezi multimetru pe funcția corespunzătoare, conectezi sondele la terminalele condensatorului și citești valoarea afișată. Este rapid și suficient de precis pentru majoritatea aplicațiilor. Este metoda perfectă pentru începători și pentru verificări rapide în proiectele tale.

Pentru condensatoare de capacitate mare, poți folosi metoda de încărcare-descărcare. Încarci condensatorul la o tensiune cunoscută, apoi îl descarci printr-o rezistență cunoscută, măsurând timpul de descărcare. Cu ajutorul unei formule simple, poți calcula capacitatea. Această metodă îți oferă o înțelegere mai profundă a comportamentului condensatorului și este utilă în proiecte educaționale.

O punte RLC oferă măsurători foarte precise, în special pentru condensatoare de valori mici. Este un instrument mai specializat, dar extrem de util dacă lucrezi frecvent cu condensatoare. Dacă ești serios în ceea ce privește electronica, investiția într-o punte RLC de calitate poate fi foarte benefică.

Pentru condensatoarele utilizate în aplicații specifice, cum ar fi cele pentru motoare electrice, este important să măsori nu doar capacitatea, ci și alți parametri cum ar fi factorul de putere sau curentul de fugă. Aceste măsurători asigură elementele vor funcționa eficient și în siguranță în aplicația ta. Acest lucru este crucial pentru a preveni defecțiunile și a asigura o durată de viață lungă a echipamentului.

Formula sarcinii electrice și calculul capacității

Sursa foto: Shutterstock.com

Pentru a înțelege pe deplin cum funcționează un condensator, este util să cunoști formula sarcinii electrice și modul de calcul al capacității. Formula de bază pentru sarcina electrică stocată într-un condensator este:

Q = C * U

Unde Q este sarcina electrică (măsurată în coulombi), C este capacitatea condensatorului si simbolul codensatorului (măsurată în farazi), iar U este tensiunea aplicată (măsurată în volți).

Capacitatea unui condensator poate fi calculată teoretic folosind formula:

C = ε * S / d

Unde ε este permitivitatea dielectricului, S este suprafața plăcilor, iar d este distanța dintre ele.

În practică, pentru a determina capacitatea unui condensator, vei folosi de obicei metode de măsurare directe, cum ar fi cele menționate anterior. Aceste formule sunt totuși utile pentru a înțelege factorii care influențează capacitatea și pentru a face estimări rapide. De exemplu, poți înțelege de ce un condensator ceramic compact poate avea o capacitate mai mică decât un condensator electrolitic mai voluminos.

Interpretarea rezultatelor și verificarea calității condensatorului

După ce ai măsurat capacitatea unui condensator, este important să știi cum să interpretezi rezultatele și să verifici calitatea componentei. Iată câteva aspecte la care să fii atent:

Compară valoarea măsurată cu cea nominală inscripționată pe condensator. Ține cont de toleranța specificată, care poate fi de ±5%, ±10% sau chiar ±20% pentru unele tipuri de condensatoare. De exemplu, un condensator de 100 µF cu o toleranță de ±10% poate avea o capacitate între 90 µF și 110 µF și să fie considerat în parametri.

Verifică rezistența de izolație a condensatorului. O valoare foarte mare (de ordinul megaohmilor) indică o izolație bună. O valoare mică sau zero poate sugera un scurtcircuit intern. Acest test este crucial pentru siguranța circuitului tău.

Pentru condensatoarele electrolitice, testează curentul de scurgere. Un curent de scurgere mic indică un condensator de calitate, în timp ce un curent mare poate sugera deteriorarea dielectricului. Condensatoarele cu scurgeri mari pot duce la pierderi de energie și pot afecta performanța circuitului.

Efectuează o inspecție vizuală a condensatorului. Caută semne de deteriorare fizică, cum ar fi umflarea carcasei la condensatoarele electrolitice, scurgeri de electrolit sau fisuri ale carcasei. Aceste defecte vizibile sunt adesea indicatori clari ai unui condensator care trebuie înlocuit.

Pentru condensatoarele utilizate în aplicații specifice, cum ar fi condensatoarele pentru motoare, verifică și alți parametri relevanți, cum ar fi factorul de putere sau comportamentul la temperaturi ridicate. Aceste verificări suplimentare asigură că totul va funcționa optim în condițiile specifice ale aplicației tale.

Sursa foto: Shutterstock.com

Măsurarea și înțelegerea condensatoarelor este o abilitate valoroasă în lumea electronicii. Cu informațiile din acest ghid, ești acum pregătit să măsori, să evaluezi și să utilizezi condensatoare în proiectele tale cu încredere. Ține minte că practica este cheia; cu cât vei lucra mai mult cu aceste componente fascinante, cu atât vei deveni mai priceput în utilizarea lor.

Referințe

1. Sedra, A. S., & Smith, K. C. (2014). Microelectronic Circuits (7th ed.). Oxford University Press.

2. Horowitz, P., & Hill, W. (2015). The Art of Electronics (3rd ed.). Cambridge University Press.
